Effiziente Öl Wasser Trenner von JORC

Ein Öl-Wasser-Trenner ist ein nachgeschaltetes Aufbereitungsgerät, das das im Druckluftsystem anfallende Kondensat von eingetragenen Ölanteilen befreit. Während der Verdichtung schleppen öleingespritzte Kompressoren Schmierstoffe in die Druckluft, die sich anschließend als emulgiertes oder freies Öl im Kondensat wiederfinden. Der Trenner führt das Kondensat durch eine abgestimmte Abfolge von Prozessschritten—typischerweise Vorabscheidung, Adsorption und Aktivkohlepolitur—und senkt so den Restölgehalt auf ein gesetzeskonformes Niveau, damit das aufbereitete Wasser sicher entsorgt werden kann.

Ölhaltiges Kondensat darf in den meisten Märkten nicht unbehandelt in die Kanalisation gelangen. Neben dem Umweltschutz geht es um Rechtssicherheit, Betriebssicherheit und Kostenkontrolle. Ohne Trennung drohen Bußgelder, zusätzliche Entsorgungsaufwände und Folgeschäden an nachgeschalteten Komponenten. Ein effizient ausgelegter Öl-Wasser-Trenner verhindert diese Risiken, stabilisiert die Betriebskosten und hält das Druckluftsystem konform und zuverlässig.

Der Trennprozess kombiniert physikalische und chemisch-physikalische Mechanismen. In der Vorstufe werden grobe Ölanteile beruhigt und abgeschieden, häufig unterstützt durch Strömungsführung und definierte Verweilzeiten. Anschließend binden adsorptive Medien—zum Beispiel oleophile, speziell behandelte Polymerfasern—fein verteilte Öltröpfchen und stabile Emulsionen. Eine nachgeschaltete Aktivkohleschicht poliert den Restölgehalt, indem sie gelöste organische Bestandteile zurückhält. Die Medienauswahl, die Packungsdichte, der Strömungsquerschnitt und die Temperaturführung sind entscheidend für eine hohe Abscheideeffizienz bei gleichzeitig geringen Druckverlusten.

JORC-Trenner sind auf reproduzierbare Trennleistung, einfache Wartung und robuste Langlebigkeit ausgelegt. Die Gehäuse und internen Baugruppen widerstehen rauen Industrieumgebungen; das modulare Innenleben erleichtert den Medienwechsel und verkürzt Stillstandszeiten. Die strömungsgünstige Geometrie minimiert Toträume und unterstützt eine gleichmäßige Beladung der Medien, was die Standzeiten verlängert. Zudem sind die Ein- und Ausgänge so konzipiert, dass der Anschluss an bestehende Kondensatableiter und Sammelleitungen unkompliziert möglich ist.

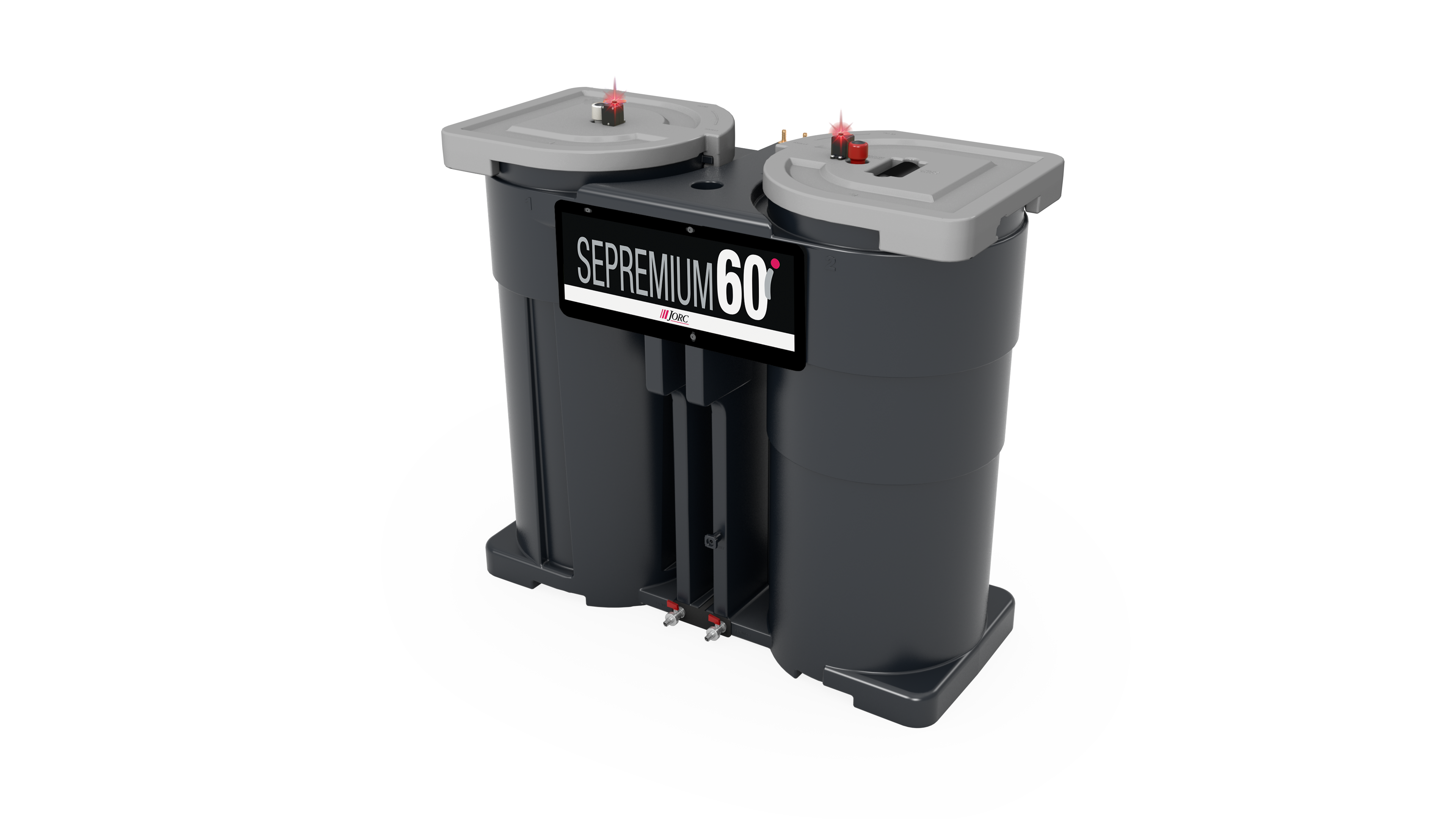

Beide Serien decken das gesamte Spektrum vom Kleinverbraucher bis zur Großanlage ab, unterscheiden sich aber in der Ausprägung der Trennstufen und im Servicekonzept. SEPREMIUM ist auf maximale Leistungsfähigkeit und komfortable Wartung ausgelegt—etwa durch besonders effiziente Adsorberelemente und leicht zugängliche Polierstufen. PURO-CT folgt einem bewusst einfachen, wirtschaftlichen 2‑Stufen-Aufbau, der sich in vielen Standardapplikationen bewährt. Welche Serie passt, hängt von Kondensatmenge, Öltyp, Emulsionsstabilität und gewünschter Servicephilosophie ab.

Die Auslegung beginnt mit der realistischen Ermittlung der Kondensatmenge und der maximalen Kompressorleistung im System. Zusätzlich fließen die Anzahl und Art der Kondensatableiter, das Lastprofil (Voll- vs. Teillast), die Umgebungstemperaturen sowie die Schmierstoffcharakteristik ein. Moderne synthetische Öle und Additivpakete bilden häufig stabilere Emulsionen; dies erfordert leistungsfähigere Adsorptionsstufen. Für Mehrkompressorsysteme oder variable Netze kann die Kondensatverteilung über Verteilerlösungen auf mehrere Trenner sinnvoll sein, um Lastspitzen abzufangen und Redundanz zu schaffen.

Ja. Die Adsorber- und Poliermedien sind dafür ausgelegt, Mineralöle, synthetische Schmierstoffe und gängige Emulsionssysteme zuverlässig zu behandeln. Entscheidend ist die Kontaktzeit zwischen Medium und Kondensat sowie die Temperatur, da Viskosität und Tropfenkoaleszenz stark temperaturabhängig sind. Bei besonders stabilen Emulsionen oder spezifischen Öladditiven empfiehlt sich eine Überprüfung mit einem Kondensat Testkit, um die Medienkonfiguration und die Wartungsintervalle an die tatsächliche Belastung anzupassen.

Die Temperatur beeinflusst Viskosität, Dichteverhältnis und Emulsionsstabilität und wirkt sich damit direkt auf die Trennkinetik aus. Kälteres Kondensat kann eine langsamere Adsorption bewirken und erfordert gegebenenfalls längere Verweilzeiten, während höher temperiertes Kondensat die Diffusion erleichtern kann, aber das Material der Adsorber stärker beansprucht. Eine stabile, prozessgerechte Temperaturführung unterstützt die Konstanz der Abscheideleistung über das Jahr.

Die Installation ist üblicherweise bodenstehend oder wandmontiert mit kurzen, steigend geführten Kondensatanschlüssen von den Ableitern zum Trenner. Wichtig sind ein freier Zugang für Servicearbeiten, eine spannungsfreie Verrohrung, ein definierter Ablaufanschluss und, sofern mehrere Trenner parallel betrieben werden, eine saubere hydrodynamische Verteilung des Kondensats. Rückstau in den Kondensatableitern ist zu vermeiden; Absperrungen und Spülmöglichkeiten an den Anschlusspunkten erleichtern die Inbetriebnahme und Wartung.

Die Wartung konzentriert sich im Wesentlichen auf den turnusmäßigen Wechsel der Adsorber- und Aktivkohleelemente sowie die Sichtkontrolle auf Sättigung und Durchfluss. Viele Systeme verfügen über optische Anzeigen für Füllstand oder Medienzustand. Die optimale Wechselstrategie orientiert sich an Betriebsstunden, Kondensatmenge, Öltyp und der gemessenen Restölkonzentration am Ablauf. Ein strukturiertes Monitoring—zum Beispiel mit periodischen Stichproben und Testkits—sichert die Konstanz der Trennleistung und verlängert die Lebensdauer des Gesamtsystems.

Durch die gezielte Reduktion des Ölanteils im Kondensat helfen die Trenner, die lokalen Einleitgrenzwerte einzuhalten und Gewässer nachhaltig zu schützen. Für Betreiber bedeutet das Rechtssicherheit, Entlastung bei Entsorgungsprozessen und eine dokumentierbare Umweltleistung. In vielen Sektoren ist dies auch ein Baustein für Zertifizierungen und Nachhaltigkeitsberichte, denn die kontrollierte Kondensataufbereitung senkt Umweltrisiken messbar.

Hochwertige Gehäusematerialien, korrosionsbeständige Verbindungselemente, chemisch resistente Adsorber und strömungsoptimierte Innengeometrien sind entscheidend. Sie gewährleisten mechanische Stabilität, minimieren Leckagepfade und verhindern Kanalbildung in den Medienbetten. Eine servicefreundliche Deckelkonstruktion, robuste Messing- oder Edelstahlanschlüsse und klare Markierungen für Ein- und Auslass steigern die Betriebssicherheit und reduzieren die Servicezeit.

Die Hauptadsorption adressiert den Großteil der freiverteilten Tröpfchen und Emulsionen. Die Polierstufe auf Aktivkohlebasis zielt auf verbliebene gelöste Kohlenwasserstoffe und Feinanteile, um den Restölgehalt weiter zu senken und Schwankungen in der Zulaufqualität auszugleichen. Diese Endstufe ist insbesondere bei wechselnden Betriebspunkten und bei synthetischen Schmierstoffen hilfreich, da sie als „letzte Barriere“ die Ablaufqualität stabilisiert.

Ja, insbesondere bei großen oder modular aufgebauten Druckluftstationen empfiehlt sich der Paralleldrift mehrerer Trenner. Über Verteilersysteme lässt sich das Kondensat gleichmäßig auf mehrere Einheiten aufteilen. Das reduziert die spezifische Belastung je Trenner, erhöht die Redundanz im Servicefall und erlaubt es, einzelne Geräte für Wartungsarbeiten ohne Produktionsstillstand aus dem Betrieb zu nehmen.

Zur Prozesssicherheit tragen Verteiler für Mehrfachinstallationen, abgestimmte Service-Packs mit Adsorptions- und Aktivkohleelementen, optische oder elektrische Füllstandsanzeigen und Kondensat Testkits bei. Letztere erlauben die regelmäßige Überprüfung des Restölgehalts im Ablaufwasser und unterstützen die zustandsorientierte Wartung. Eine passende Auswahl dieser Komponenten verkürzt die Servicezeiten, erhöht die Transparenz und senkt die Gesamtkosten über den Lebenszyklus.
