KAPTIV-MD

Purgeur électronique sans perte d’air

Le KAPTIV-MD est un purgeur de condensat à détection de niveau électronique sans perte d’air pour des petites applications d’air comprimé.

Le KAPTIV-MD intègre l’ensemble de la vanne pilotée direct avec des étanchéités FPM, pour une gamme de pression de 0 à 16 bar (jusqu’à 230 psi).

La conception du corps solide et robuste en aluminium ont aussi été intégré dans ce modèle, comme les modèles plus grands du KAPTIV.

Avec une hauteur de que 74 mm c’est une solution très compacte avec une facilité d’installation et une fiabilité incomparable. Le KAPTIV-MD peut être appliqué dans des applications lubrifiées à l'huile ou sans huile.

Le poids du KAPTIV-MD est que 0.5 Kg!

La capacité d’air comprimé de ce purgeur est 10 m³/min. (350 CFM) et en raison des dimensions extrêmement compactes du purgeur, les applications de fonctionnement comprennent des sécheurs frigorifique et des filtres.

Contactez-nous Demander un devis

Caractéristiques

Extrêmement compact et léger!

Tamis intégré.

Un adaptateur d'entrée spécialement conçu est disponible.

Extrêmement compact et léger.
Véritable solution sans perte d’air.
Un seul modèle pour toutes les capacités d’air comprimé jusqu’à 10m³/min.
Pas des graphiques dimensionnement nécessaires.
Fournit des possibilités d’entretiens, comme la vanne est remplaçable.
Des options d'étiquetage privés sont disponibles.
Aucune perte d’air comprimé pendant l'évacuation de condensat.
Facile à installer en raison de sa hauteur d’entrée très bas.
Position de la vanne externe vous permets des entretiens assez vites et faciles.
Vanne à commande directe avec des étanchéités FPM.
Corps robuste en aluminium, résistant à la corrosion.
Tamis intégré.
Contient une mode auto-nettoyage intelligente de la vanne.

Spécifications

CAPACITÉ MAX. DE COMPRESSEUR	10 m³/min. (350 CFM)
CAPACITÉ DE DRAINAGE MAX.	45 litres de condensat par heure a 16 bar
PRESSION MIN./MAX. DE SERVICE	0 - 16 bar (0 - 230 psi)
MIN./MAX. TEMPÉRATURE DU FLUIDE	1 - 50 °C (34 - 122 °F)
MIN./MAX. TEMPÉRATURE AMBIANTE	1 - 50 °C (34 - 122 °F)
OPTIONS DE TENSION D'ALIMENTATION	230VAC / 115VAC / 24VAC / 24VDC
DEGRÉ DE PROTECTION	IP65 (NEMA4)
TYPE DE CONNECTEUR (D'ALIMENTATION ET D'ALARME)	DIN 43650-B
RACCORDEMENT D’ADMISSION	1/2″ BSP ou NPT
ALTITUDE D’ADMISSION	74 mm
ADAPTATEUR D'ENTRÉE LATÉRALE	Oui, en option
RACCORDEMENT DE SORTIE	1/4″ BSP, avec adaptateur cannelé en laiton
TYPE DE VANNE	2/2, pilotée directement
ORIFICE DE VANNE	2 mm
JOINTS DE VANNE	FPM
VANNE NETTOYABLE	Oui
TAMIS INTÉGRÉ	Oui
MATÉRIAU DU CORPS	Aluminium résistant à la corrosion, revêtement EP
FONCTION DE TEST	Oui
ALARME VISUELLE	Oui, indication LED

Certificats

Downloads

TÉLÉCHARGEMENTS

Accessoires

ROBINETS D'ARRÊT

Les vannes des purgeurs FLUIDRAIN et EZ-1 ont un orifice de 4,5 mm (EZ-1 4.0 mm).

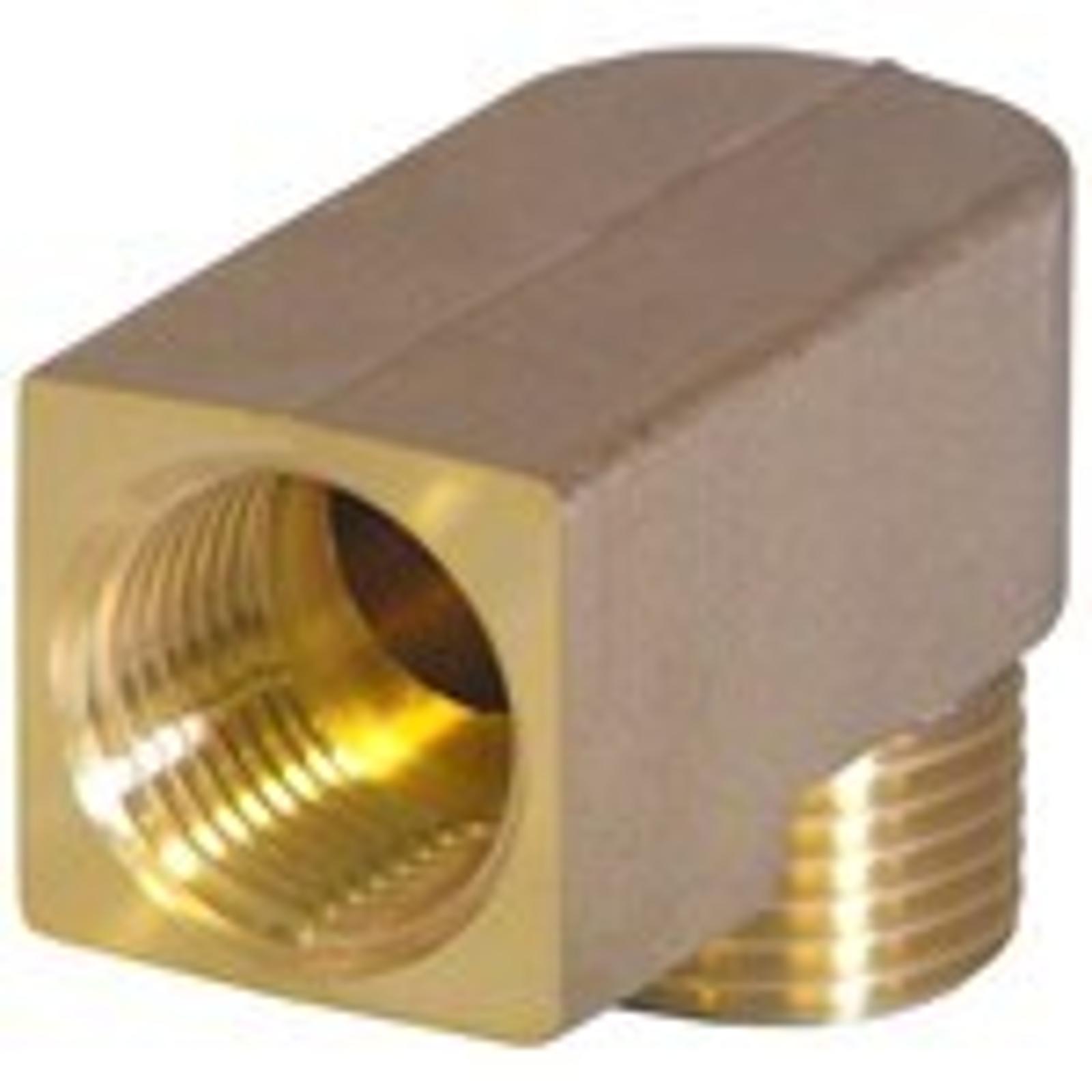

ADAPTATEUR

Un adaptateur d'entrée spécialement conçu est disponible pour offrir une option d'entrée latérale pour le KAPTIV-MD, purgeur sans perte d’air.

KITS D'ENTRETIEN

Un grand soin est pris pour vous assurer que les composants à longue terme sont choisies et appliquées dans nos produits.
